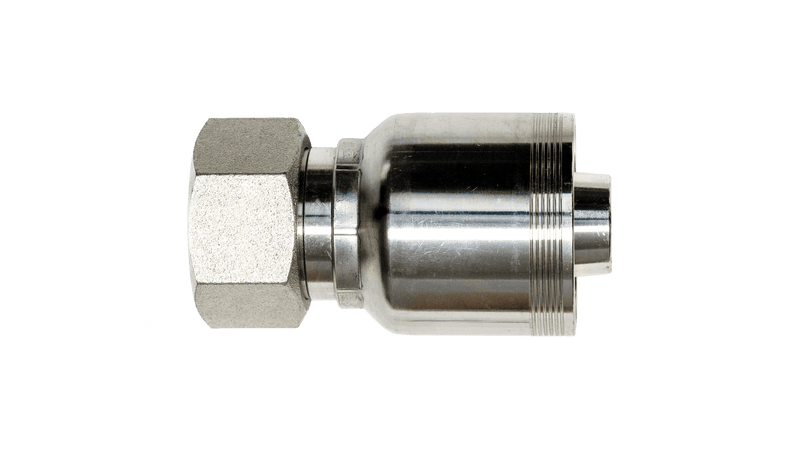

METRIC MH SERIES
USE WITH: R6K

| PART NO. | THREAD | HOSE ID | A | B | C | W | |||
|---|---|---|---|---|---|---|---|---|---|
| MM | MM | INCH | MM | INCH | MM | INCH | INCH | ||
| 1C9MH-20-12 | 20 | M30X2 | 3/4" | 3.12 | 79 | 1.36 | 35 | 0.1 | 46 |
| 1C9MH-25-12 | 25 | M36X2 | 3/4" | 3.12 | 79 | 1.36 | 35 | 0.1 | 46 |
| 1C9MH-25-16 | 25 | M36X2 | 1" | 3.40 | 86 | 1.55 | 39 | 0.19 | 50 |
| 1C9MH-30-20 | 30 | M42 X 2 | 1-1/4" | 4.61 | 117 | 1.65 | 42 | 0.15 | 1.97 |
| 1C9MH-38-24 | 38 | M52 X 2 | 1/1/2" | 3.98 | 101 | 1.46 | 37 | 0.177 | 2.36 |
